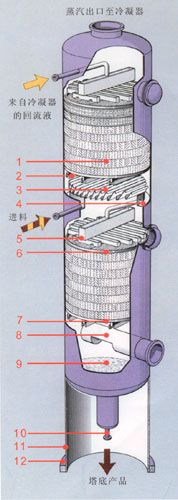

圖1：1、規整填料   2、支撐柵板   3、液體收集器   4、集液環   5、多級槽式液體分布器   6、填料壓圈   7、支撐柵板   8、蒸汽入口管   9、塔底   10、至再沸器循環管   11、裙座   12、底座環
       此結構適合于直徑大于等于800mm的填料塔。

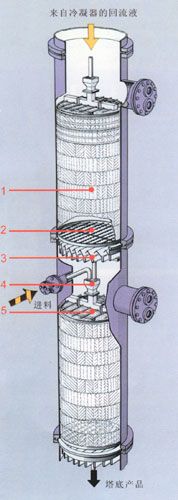

       圖2：1、規整填料   2、支撐柵板   3、液體收集器   4、降液管   5、管式液體分布器
       此結構適合于直徑小于800mm的填料塔。
       規整填料塔的分離性能取決于內件，即填料、分布器、收集器等。同時也取決于許多參數，如氣體負荷、液體負荷、物料性質、操作壓力、填料濕潤性能和液體分布不均勻等等。至今不能由填料的幾何形狀來精確計算塔的分離性能，需要通過填料塔的理論和不同條件下通過試驗塔來測定準確數據。用戶可根據資料以近似程度確定塔的尺寸和需要的填料高度。如果需要經濟、合理的結構形式，我廠愿與用戶密切合作。
